L-GGD交流低压配电柜

一、用途L-GGD交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的文流50Hz额定工作电压380V额定工作电流至3150A的配电系统,作为动力、嗽明及配电设备的电能转换、分配与控制之用。L-GGD型交流低压配电柜是根据能源部主管上级,广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜,产品具有分断能力高,动稳定性好,电气方案灵活,组合方便,系列性,实用性强.

所属分类:

低压配电柜


产品描述

一、用途

L-GGD交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的文流50Hz额定工作电压380V额定工作电流至3150A的配电系统,作为动力、嗽明及配电设备的电能转换、分配与控制之用。

L-GGD型交流低压配电柜是根据能源部主管上级,广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜,产品具有分断能力高,动稳定性好,电气方案灵活,组合方便,系列性,实用性强.结构新颖,防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

L-GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》等标准。

二、使用条件

1、周围空气温度不高于+40℃,不低于-5℃,24h内的平均温度不得高于+35℃;

2、户内安装使用.使用地点的海拔高度不超过2000m;

3、周围空气相对湿度在最高温为十400C时不超过50%;在较低温度时允许有较大的相对湿度,(例如十20`C时为90%)应考虑到由于温度变化可能会偶然产生凝路的影响;

4、设备安装时垂直面的倾斜度不超过5度;

5、设备应安装在无剧烈蔽动和冲击的地方,以及不足以使电器元件受到腐蚀的场所;

6、用户有特殊要求时可与制造厂协商解决。

三、基本电气参数

型号
额定电压 (V)
额定电流
额定短路
开断电流(KA)
额定短时
耐受电流(1S)(KA)
额定峰值
耐受电流(1S)(KA)
L-GGD1
380
A
1000
15
15
30
B
600(630)
C
400
L-GGD2
380
A
1500(1600)
30
30
63
B
1000
C


L-GGD3
380
A
3150
50
50
105
B
2500
C
2000

四、主电路方案

L-GGD柜的主电路设计了129个方案,共298个规格(不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格)其中

GGD1型49个方案123个规格

GGD2型53个方案107个规格

GGD3型27个方案68个规格

五、结构特点

L-GGD型文流低压配电柜适的柜体采用通用柜的形式,构架用8MF冷弯型钢局部焊接组装而成,构架零件及专用配套攀件由型钢定点生产厂配套供货,以保证柜体精度和质量

通用柜的零部件按棋块原理设计,并有以20mm为模块的安装孔,通用系数高。可以使工厂实现预生产,既缩短了生产制造周期,也提高了工作效率。

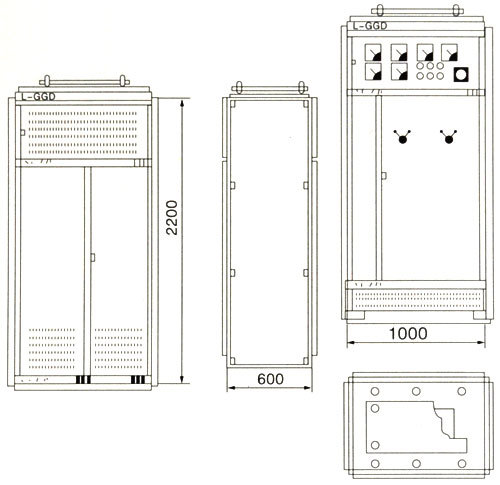

六、外形示意图

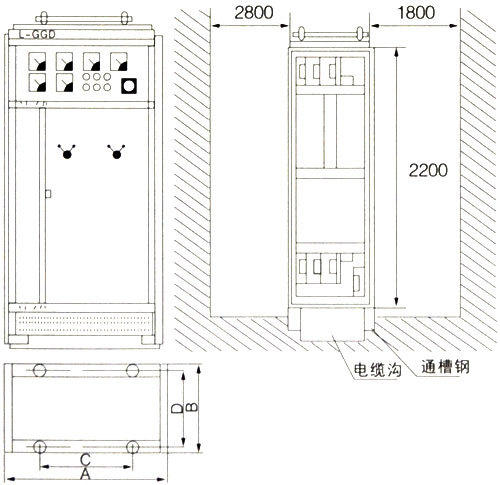

七、安装示意图

产品代号
A
B
C
D
LYT06
600
600
450
556
LYT06A
600
800
450
756
LYT08
800
600
650
556
LYT08A
800
800
650
756
LYT10
1000
600
850
556
LYT10A
1000
800
850
756
LYT12
1200
800
1050
756

八、订货须知

用户订货时应提供如下资料:

a、产品的全型号(包括主电路方案号和辅助电路方案号);

b、主电路系统组合顺序图;

c、辅助电路电气原理图;

d、柜内电器元件清单;

e、它与产品正常使用条件不符的特殊要求。
