KYN61-40.5铠装移开式金属封闭开关设备

一、产品特点及用途1、开关柜柜体采用敷铝镀锌板和钢板喷塑组装成形,金属恺装各室独立隔开。2、断路器选用ZN85-40.5,VD4-40.5,FP-40.5系列真空及SF6断路器。3、主母线和支母线均采用复合绝缘。4、具有“五防”联锁,安全可靠,使用方便。5、本产品符合IEC298《交流金属开关设备和控制设备》和683906《3-35KV交流金属封闭开关设备》标准。满足DL404-1997《户内交流

所属分类:

35kv 高压柜


产品描述

一、产品特点及用途

1、开关柜柜体采用敷铝镀锌板和钢板喷塑组装成形,金属恺装各室独立隔开。

2、断路器选用ZN85-40.5,VD4-40.5,FP-40.5系列真空及SF6断路器。

3、主母线和支母线均采用复合绝缘。

4、具有“五防”联锁,安全可靠,使用方便。

5、本产品符合IEC298《交流金属开关设备和控制设备》和683906《3-35KV交流金属封闭开关设备》标准。满足DL404-1997《户内交流高压开关柜订货技术条件》要求。适用于40.5KV交流三相50Hz单母线电力系统中,做为接受和分配电能用。本产品为户内使用。

二、产品使用环境

1、环境温度:上限:40℃,下限-10℃

2、海拔高度:不大于1 OOOm。当超过1000m时需根据标准修定技术参数。

3、相对湿度:日平均值不大于95%.月平均值不大于90%o

4、地震烈度:不超过日度。

5、开关柜应安装在无火灾、无姗炸危险、无化学腐蚀性、无严重污秽及剧烈展动的场所。

三、型号含义及主回路方案

四、开关柜技术参数

参数名称
单位
数值
额定电压
KV
40.5
额定绝缘水平
1min 工频耐受电压
对地及相间
KV
95
隔离断口
110
雷电冲击耐受电压
对地及相间
185
隔离断口
215
额度频率
Hz
50
主母线额度电流
A
1250,1600,2000,2500
额度热稳定电流(4S)
KA
25,31.5
额度动稳定电流(峰值)
KA
63,80
外壳防护等级

Ip4X
开关柜外形尺寸(宽×高×深)
mm
1400(1200)×2600×2800

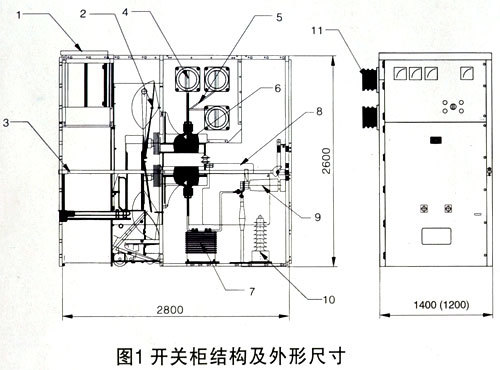

五、开关柜结构示意图

1.小母线室2.活门机构3.接地开关操作轴4.主母线

5.支母线6.触头盒7电流互盛器

8.相间绝缘隔板9.接地开关10.峨化锌避留器11.母线套管

六、订货须知

订货时请提供一下技术资料:

1、一次系统图、主回路方案及平面布置图

2、二次原理图,端子接线图。

3、开关柜内一、二次元件的型号、规格及数t。

4、开关柜使用在特殊环填条件,订货应详细说明。

5、需订母缓桥请提供相关尺寸。
