L-GCK低压抽出式开关柜

一、用途与特点GCK低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二部分组成,适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz.最大工作电压至660V,最大工作电流至3150A的配电系统中,作为动力配电,电动机控制及照明等配电设备的电能转换分配控制之用。本系列产品具有分断能力高.动热稳定性能好结构先进、合理,电气方案切合实际,系列性.通用性强,各种方案单元任意组合,一台

所属分类:

低压配电柜


产品描述

一、用途与特点

GCK低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二部分组成,适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz.最大工作电压至660V,最大工作电流至3150A的配电系统中,作为动力配电,电动机控制及照明等配电设备的电能转换分配控制之用。

本系列产品具有分断能力高.动热稳定性能好结构先进、合理,电气方案切合实际,系列性.通用性强,各种方案单元任意组合,一台柜体所容纳的回路较多节省点地面积,外形美观,防护等级高.安全可靠,维护方便等优点。本产品符合IEC439标准,也符合687251.1一1997《低压成套开关设备和控制设备》国家标准。

二、结构特征

本系列产品的基本柜架为组合装配式结构,柜架的全部结构部件能通过螺钉紧固互相连接成签本框架。再按需要加上门、挡板、隔板、抽屉、安装支架以及母和电器组件等零件,组装成一台完整的开关柜,本柜有下列特点:

1、框架采用异形钢材,利用三维板定位,螺栓连接无焊接结构.从而避免了焊接变形和应力,提高了安装精度。

2、框架及零部件安装孔按模数E=20mm变化。

3、内部结构件采用镀锌处理。外部经酸洗和磷化处理后,采用静电环氧粉末喷涂。

4、在动力中心(PC)进线柜内,顶部为水平母线区域,水平母线区域下部为断路器室,断路器可配置国产的DW15C, ME等系列,也可根据用户需要配盆国外电气公司生产的各种断路器,如:A日日公司生产的系列断路器,以及智能化断路器等。

5、与垂直面斜不超过50。

6、本产品适合以下温度运输储存:-25℃-+55℃,在短时间内(不超过24h)不超过+700℃。

三、开关柜的主要技术参数

额定工作频率(Hz) 50

额定工作电压(V) 380,660

额定绝缘电压(V) 660

额定工作电流(A)水平母线630-3150

垂直母线 110KA

额定短时耐受电流水平母线 80KA(有效值)/秒

垂直母线 50KA(有效值)/秒

额定峰值耐受电流水平母线 176KA

垂直母线 110KA

主电路接插件(A)200,400

辅助电路接插件(A) 10

工频耐压1分钟 (V) 2500

控制电机最大容 f(KA) 155

防护等级 Ip40

操作方式 就地,远方,自动

四、开关柜的主要技术参数

柜宽
柜深(B)
安装孔柜(a)
安装孔柜(a)
800
500
685
385
600
800
485
685
600
1000
485
885
800
800
685
685
800
1000
685
885
1000
800
885
685
1000
1000
885
885

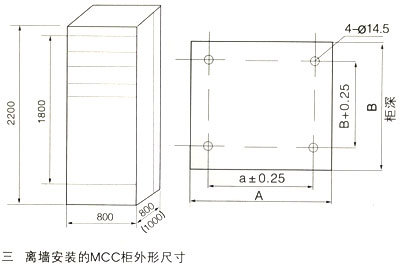

五、外形尺寸

六、订货须知

a.一次回路方案编号、设备型号、容量及单线系统图;

b、二次回路原理图,如用户未提供要求,制造厂按标准提供;

c、开关柜的排列图和配电室平面布置图;

d、主母线、支母线的材质、规格;

e、主母线规格未提供要求时制造厂按标准提供;

f、开关柜表面颜色(制造厂家标准色为:浅豆色);

g、若用户有其他要求可与我厂协商解决。
